Профиль RH77M с пенным заполнением

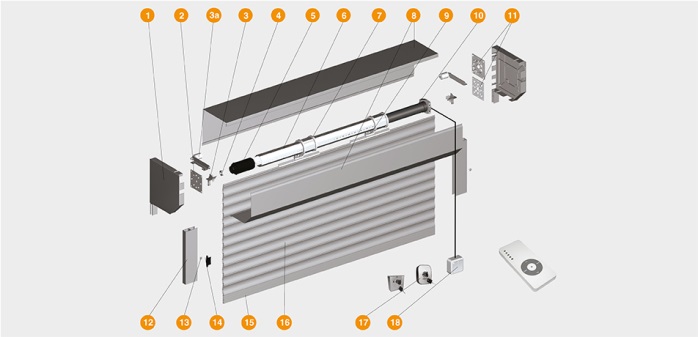

  1. Крышка боковая
  2. Суппорт подшипника
  3. Направляющее устройство
    • Ролик направляющий
  4. Подшипник
  5. Капсула универсальная
  6. Вал октагональный
  7. Кольцо ригельное
  8. Короб защитный
  9. Замок автоматический
  1. Электропривод внутривальный
  2. Пластина крепления привода
  3. Направляющий профиль
  4. Заглушка
  5. Замок боковой
  6. Профиль концевой
  7. Профиль (полотно)
  8. Выключатель с ключом
  9. Выключатель клавишный

Подготовка строительного проема

Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм.

Параметры замера для встроенного монтажа: H — высота проема (min), мм; B — ширина проема (min), мм.

Для снятия замеров необходимо использовать рулетку и строительный уровень. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

Требования к строительному объекту

Подготовленные проемы должны отвечать следующим требованиям:

  • проемы должны иметь прямоугольную форму;
  • поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин;
  • стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич);
  • если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком;
  • внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин;
  • отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
